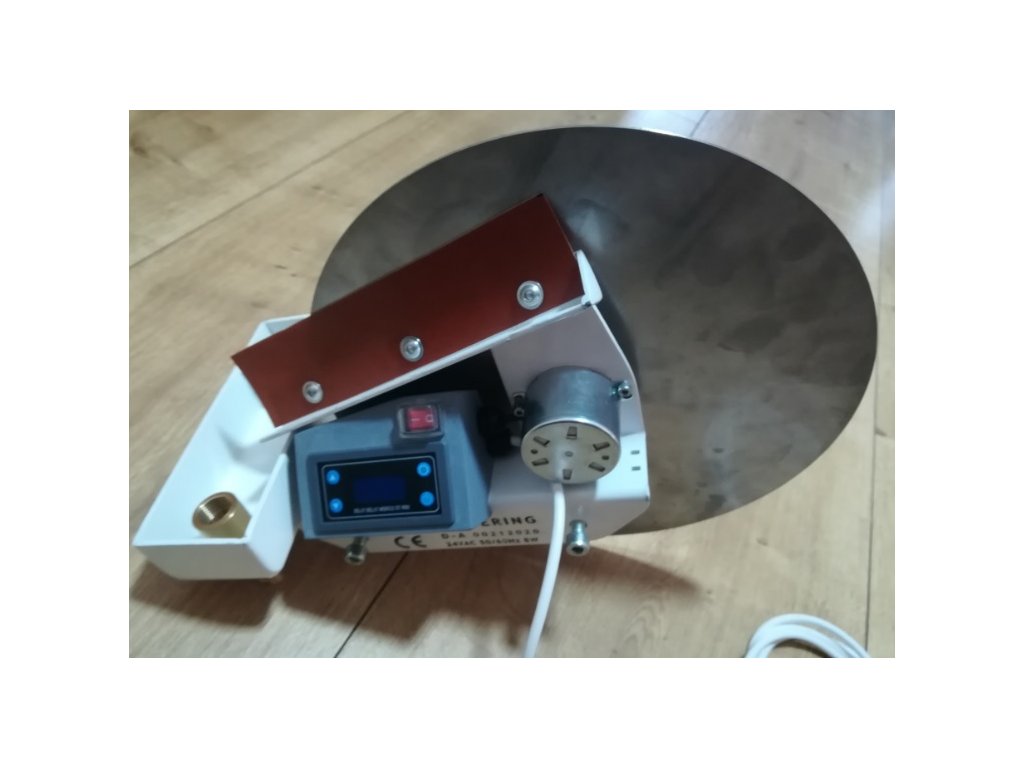

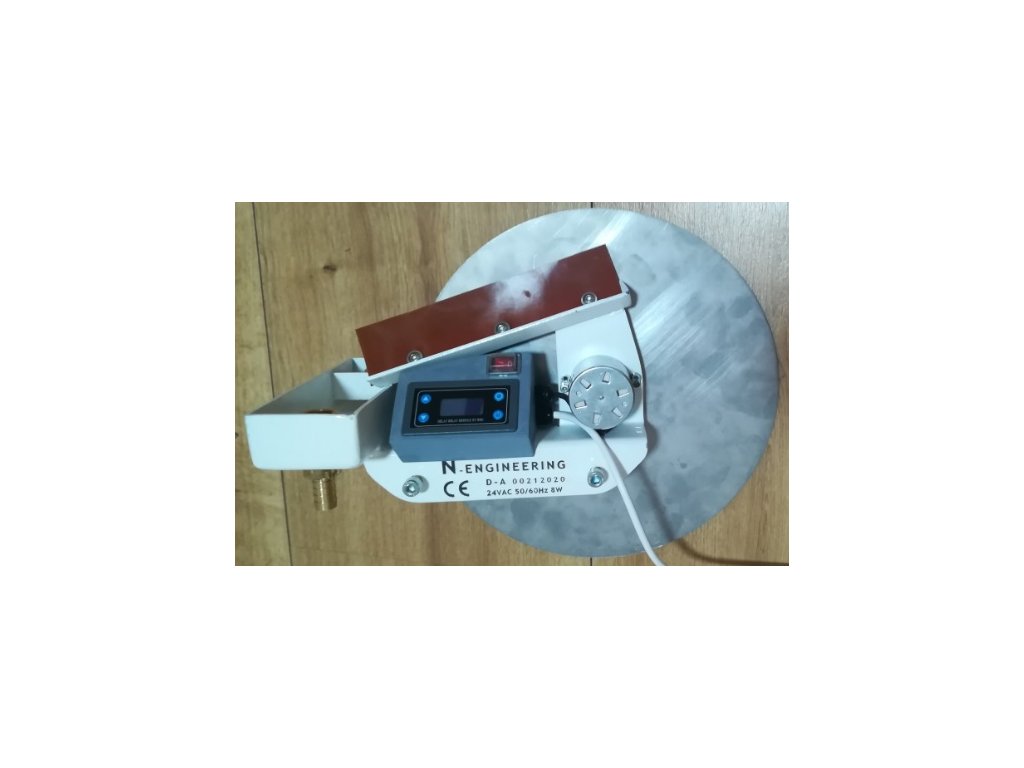

Diskový odlučovač oleje a ropných látek z vody a emulze D300 typ A s digitálním časovačem

Video výkonnosti odlučování oleje s ukázkou funkce separační nádobky:

Účel:

   Primárně zvýšit životnost obráběcí emulze a tím snížit Vaše provozní náklady, zvýšit hygienu prostředí a snížit znečištění obráběcích strojů.

   Zařízení snižuje degradaci obráběcí emulze odstraněním úkapového oleje, který brání okysličování emulze a tím způsobuje množení bakterií, tvorbu kožních onemocnění a zápachu.

   Zařízení snižuje obsah nežádoucích olejů, které snižují správnou funkci emulze a její jakost.

Princip funkce:

   Plovoucí olej na hladině emulze nebo vody se odstraňuje ponorem disku, který ho vynáší pomalou rotací. Olej ulpívá na disku díky povrchovému napětí. Poté je setřen z disku a steče do separační nádobky. Tato nádobka má dvě komory a slouží k další separaci a následnému vrácení emulze, která mohla být vynesena s olejem. Z nádobky je olej odváděn např. hadičkou do sběrného kanystru.

Výhody našeho řešení:

• Velikost (průměr disku), provedení a upevnění zařízení přizpůsobíme Vaší aplikaci.
• Nízký příkon, pouze 8W.
• Bezúdržbové provedení, žádné mazání ani výměna uhlíků komutátoru motoru, motor je synchronní střídavý, tedy žádný komutátor.
• Motor je synchronní na střídavý proud 24V s ocelovou převodovkou, vše v jednom uzavřeném ocelovém těle bez jakýchkoli otvorů.
• Dvojitá separace oleje pro minimalizaci ztráty emulzní kapaliny.
• Nerezový disk, výstup oleje pro ½“ hadici

Díky dvojité separaci (vynášení oleje diskem a separační nádržka) dojde k vyčerpání pouze oleje do Vaší nádoby, žádné sorbenty, žádné kalolisy atd. nejsou potřeba

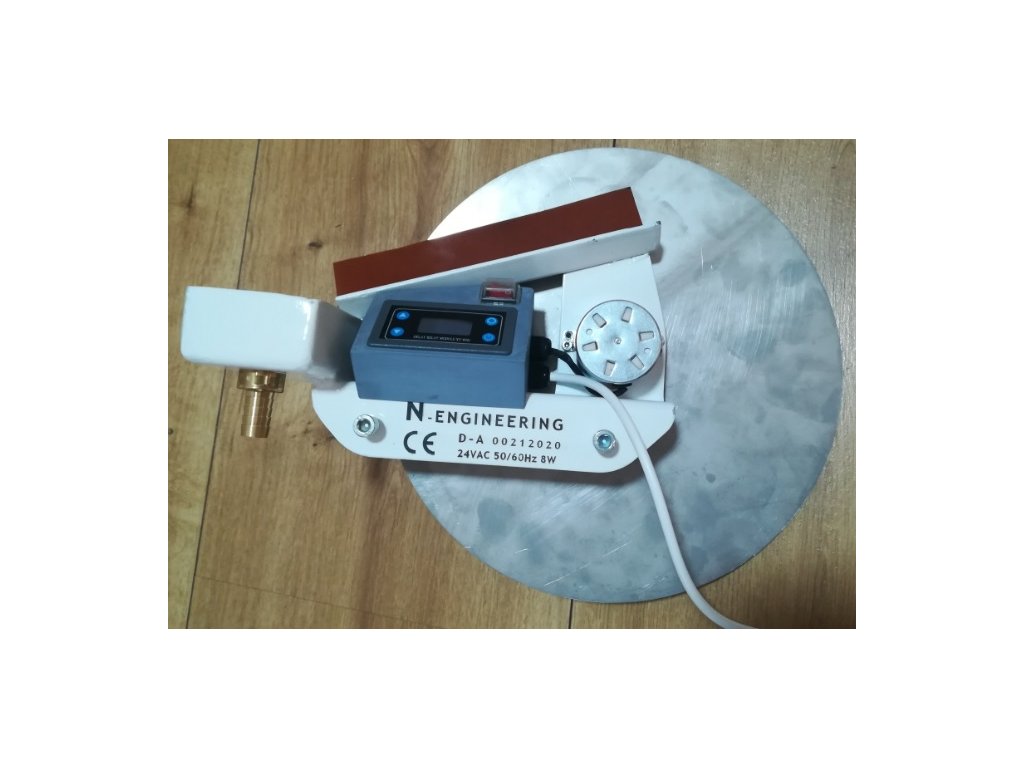

Popis:

1…Nosič

2…upevňovací šrouby M10

3…AC motor (plně uzavřený, 24VAC, žádný komutátor=žádné uhlíky)

4…disk (průměr dle přání, standard 300mm, min.možný průměr je 220mm)

5…stírátka

6…separační nádobka

7…elektrobox (zapínací tlačítko kryté proti prachu, výměnný kondenzátor)

8…výstup emulze (odtok zpět do nádrže stroje)

9…výstup oleje (hadičník pro napojení sběrné nádobky)

Separační nádržka:

Těžší emulze protéká pod přepážkou, olej je lehčí a vyplouvá nad hladinu.

Pro rychlý start správné funkce nádržky je nutné ji naplnit emulzí.

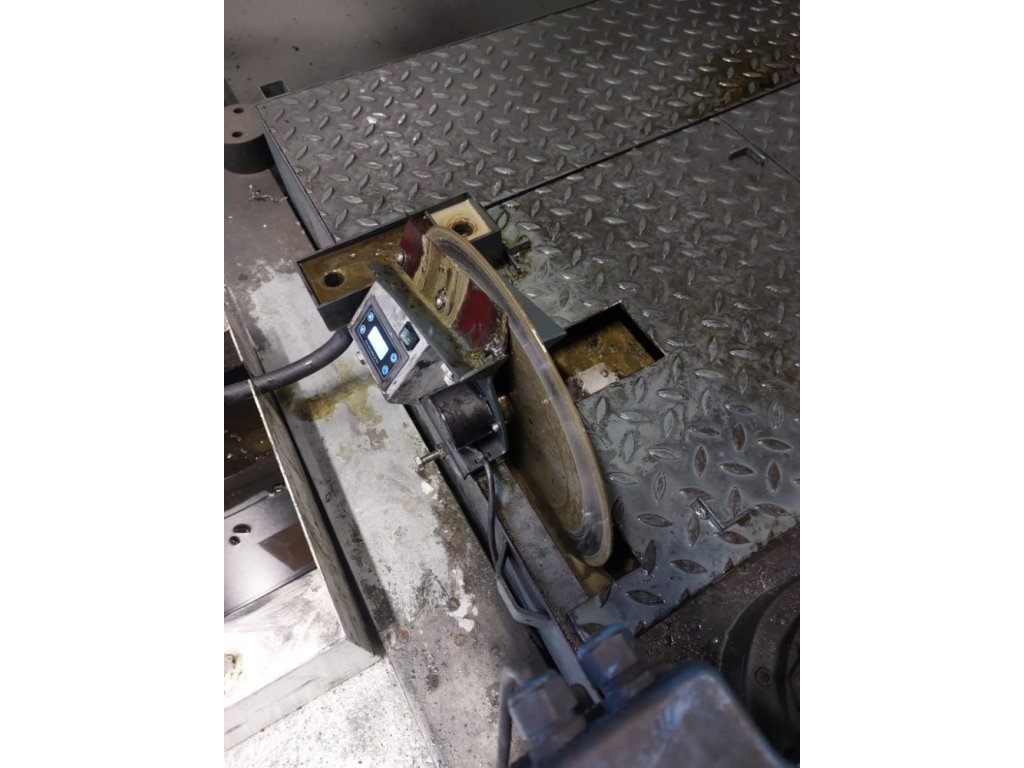

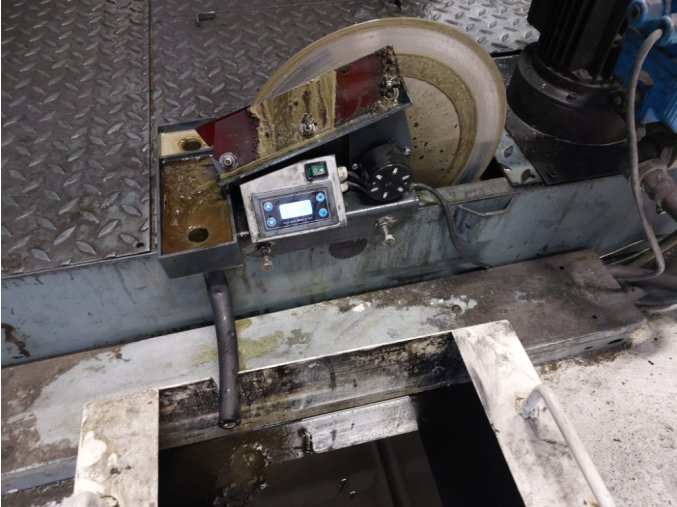

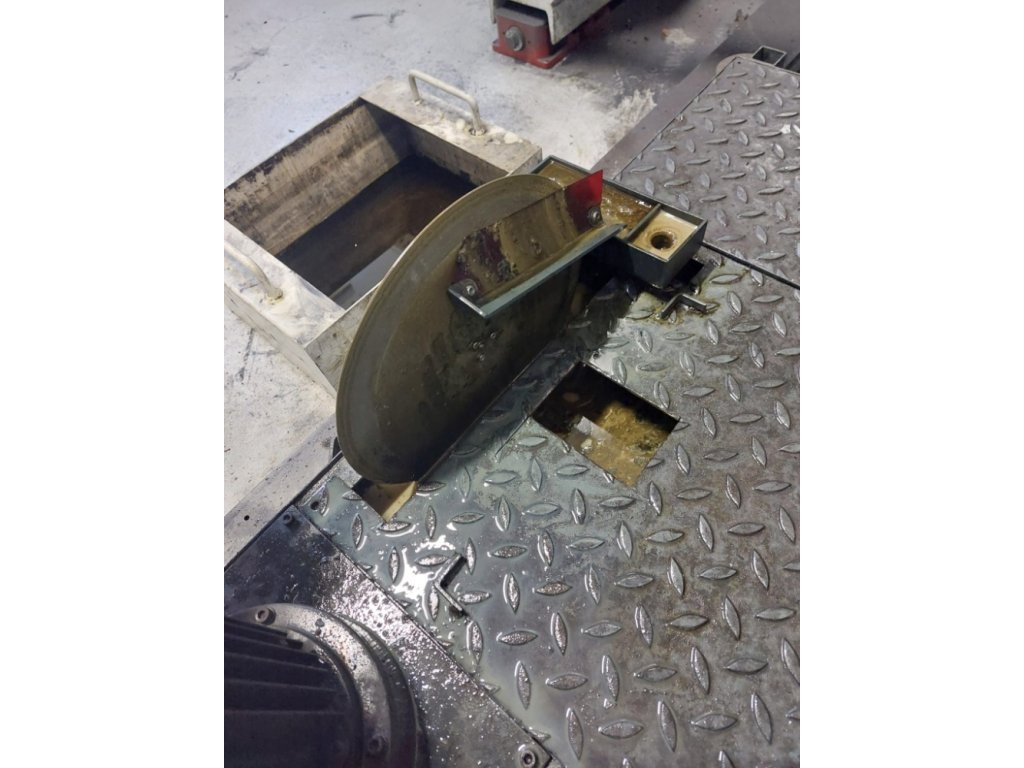

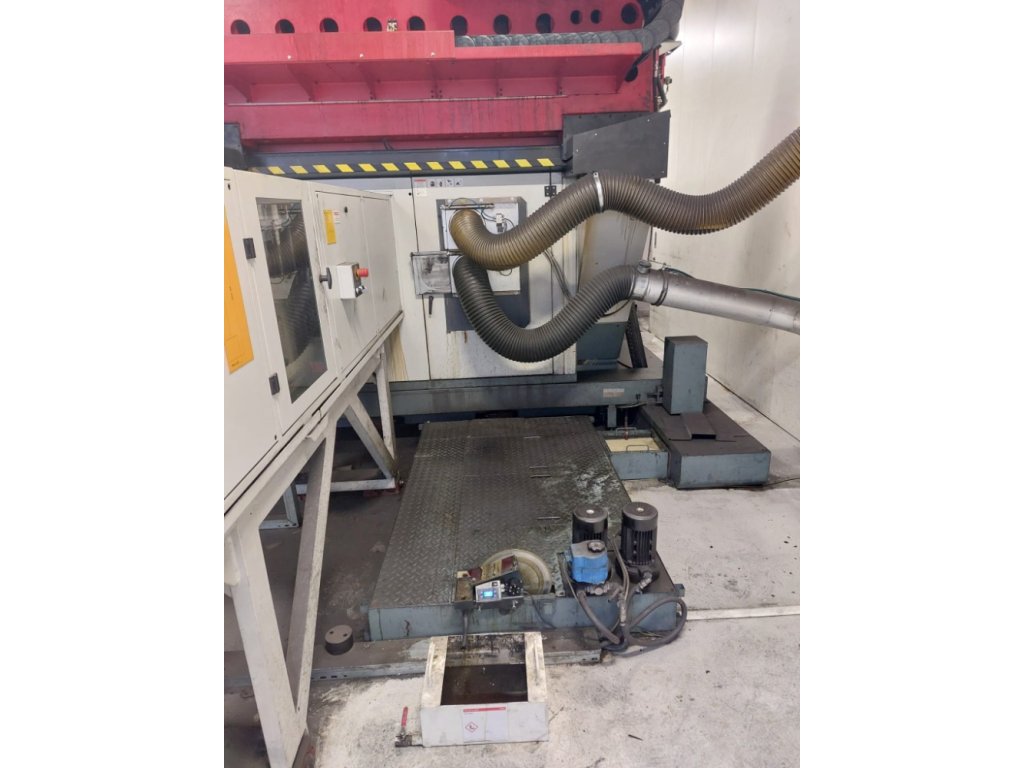

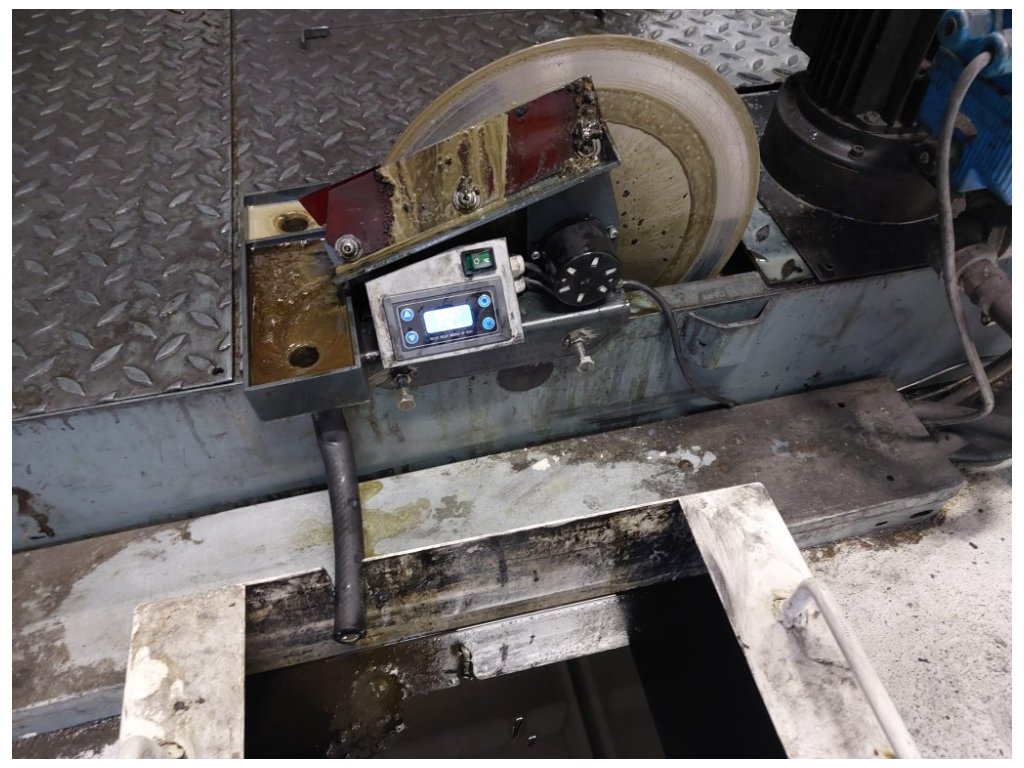

Instalace

• Motor musí být vždy nad vrchní hranou nádrže, nikdy ne níže.
• Zařízení se upevňuje na hranu nádrže pomocí dvou šroubů.

• Disk by měl být ponořen min.20mm pro dostatečnou účinnost, čím větší ponor, tím vyšší účinnost

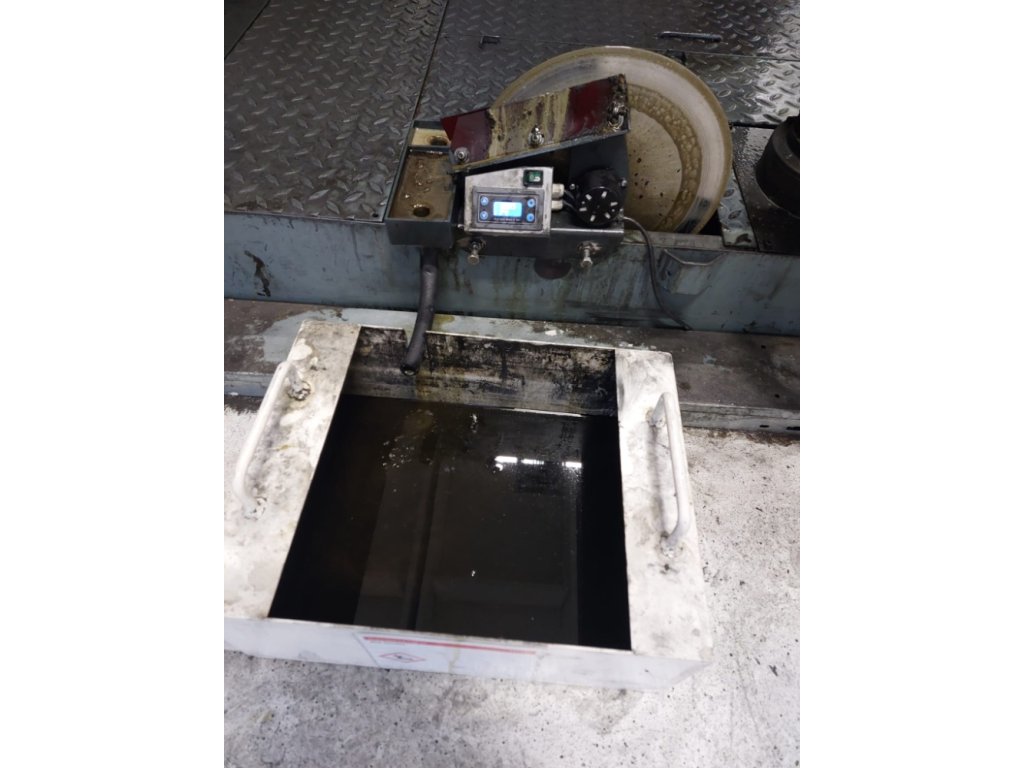

• Zařízení by mělo pracovat nepřetržitě, proto je potřeba dostatečně velká nádoba na sběr oleje (např.10l) aby se nemuselo neustále kontrolovat její naplnění.
• Zařízení je snadno přemístitelné, proto může sbírat olej z více strojů.

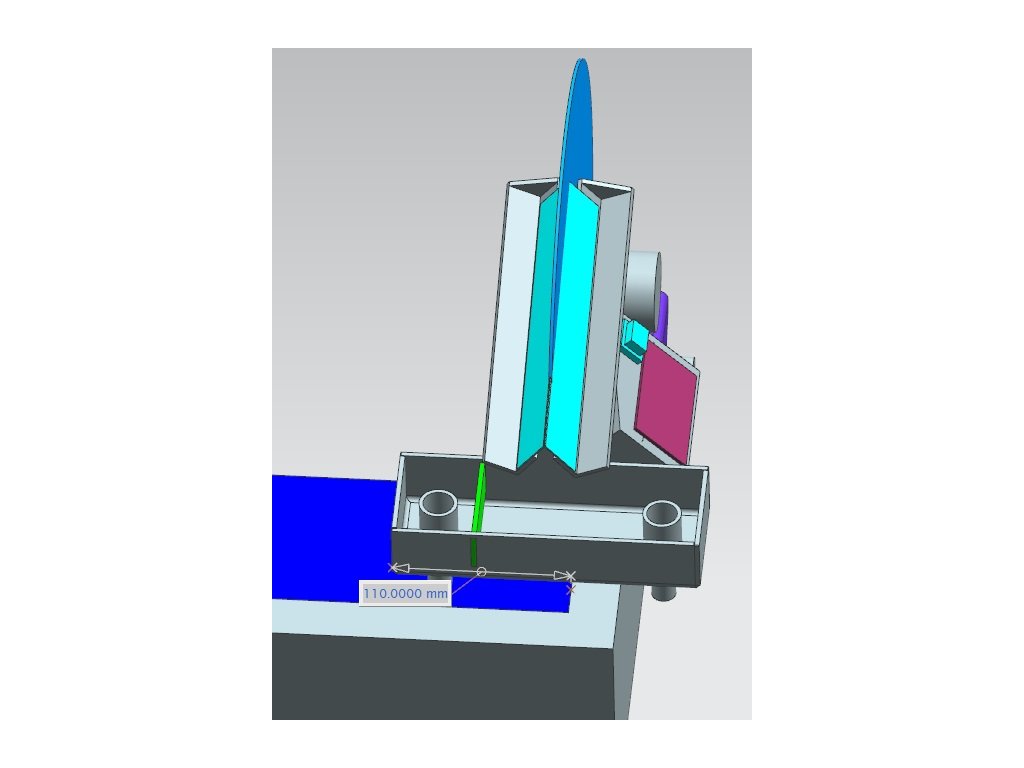

• Standardní rozměr

 - rozměry upravíme dle Vaší potřeby

Bezpečnost

• Před použitím prosDiskovy odlucovac oleje z emulze N-engineering 2018tudujte návod a dodržujte pokyny zde uvedené, návod si uložte
• S návodem musí být seznámen každý, kdo se zařízením manipuluje
• Je přípustné použití zařízení pouze k popsaným účelům
• Nedotýkejte se pohyblivých dílů
• Nepracujte s mokrýma rukama, rovněž zařízení nesmí být namočeno ani vystaveno stříkající vodě, zařízení udržujte v čistotě

Manuál k diskovému odlučovači oleje z emulze
